Зонная модель полупроводников (ПП). Вырожденные и невырожденные ПП. Уровень Ферми в ПП. Зависимость уровня Ферми от температуры, степени концентрации примеси

Для создания современных полупроводниковых приборов в качестве исходного материала применяют: германий, кремний, селен, теллур, соединения АВ (элементы третьей и пятой группы таблице Менделеева). Тройные соединения АВС.

Для ПП характерно кристаллическое строение, т.е. закономерное и упорядоченное расположение их атомов в пространстве (ранее было сказано и показано), между атомами есть связи. Они образованы валентными электронами, которые взаимодействуют не только с ядром своего атома, но и с соседними ядрами. Связь между двумя соседними атомами осуществляется двумя валентными электронами по одному от каждого атома. Такая связь называется двух электронной или ковалентной. При этом электроны связи принадлежат уже не одному, а сразу обоим, связанных между собой атомами.

В результате на внешней орбите каждого из атомов находится по восемь электронов. Такую решетку имеют чистые ПП при (-273 градусов С).

Электроны в атоме обладают определенными значениями энергии, составляющими совокупность дискретных уровней энергии атома. При образовании твердого тела за счет взаимодействия атомов энергетические уровни расширяются и образуют энергетические зоны, состоящие из отдельных близко расположенных по энергии уровней, число которых соответствует числу однородных атомов в теле. Совокупность уровней, на каждом из которых могут находиться электроны, называют разрешенной зоной. Эта зона характеризуется тем, что она заполнена валентными электронами при Т = 0 К, эту зону часто называют валентной зоной.

Выше валентной зоны расположена запрещенная зона, она характеризуется тем, что в ее пределах нет электрических уровней, на которых могли бы находится электроны данного кристалла. Зона характеризуется шириной ΔW = до3 ЭВ.

Выше запрещенной зоны находится разрешенная зона, которую называют зона проводимости. В этой зоне могут появляться электроны, которые оторвутся от своих атомов. Эти электроны способны перемещаться по кристаллической решетки, электроны в этой зоне называют свободными или электронами проводимости. Чтобы оторвать электрон от атома ему необходимо сообщить дополнительную энергию, равную ширине запрещенной зоны. Значение ΔWз зависит от структуры решетки, т.е. от материала. Например, у кремния ΔWз=1,12 эВ, у арсенида галлия-1.41 эВ.

WС - дно зоны проводимости; WV - потолок валентной зоны

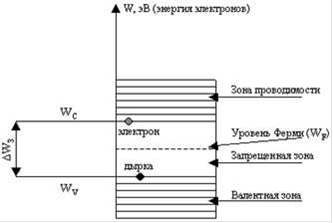

Рисунок 5.1 - Энергетическая диаграмма собственного полупроводника

Дополнительную энергию можно сообщить валентному электрону за счет тепла, ионизирующего излучения, освещения, сильного электрического поля, кинетической энергии движущихся частиц.

Собственный полупроводник.

Полупроводник, имеющий в узлах решетки только свои атомы, называют собственным (без примеси). Получив дополнительную энергию, валентный электрон переходит в зону проводимости и становится свободным - обозначим его ni.

Уход электрона из валентной зоны приводит к образованию в ней незаполненных энергетических уровней, которые назвали дырками (рi). Валентные электроны, если создать электрическое поле, могут перемещаться на свободные уровни, создавая дырки в другом месте. Такое перемещение можно рассматривать как движение положительно заряженных фиктивных зарядов - дырок.
