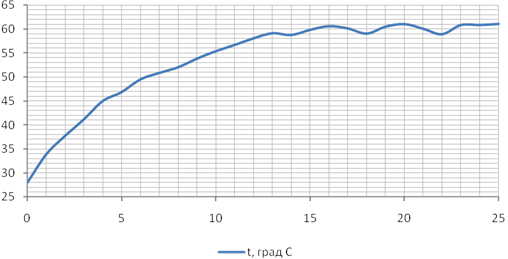

Рис. 2. Кривая разгона (нагрева)

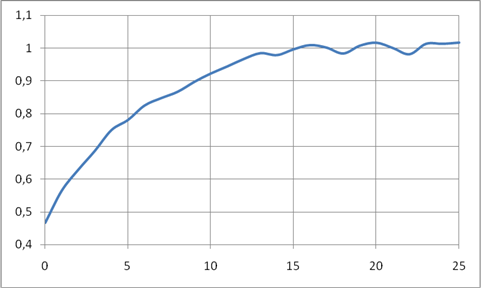

На рис. 3. приведена кривая разгона в относительных единицах.
Рис. 3. Кривая разгона (в относительных единицах)
W = 470 Вт, tзад = 600С
Найдем постоянную времени и коэффициент усиления объекта:
Передаточная функция объекта имеет вид:
Двухпозиционный закон управления: tВ = 370С, tН = 350С
а) Оба вентилятора включены (табл. 2, рис. 4)
Табл. 2
t, 0C |
34,96 |
37,78 |
36,43 |
35,21 |
36,7 |
37,71 |
36,44 |
35,52 |
35,3 |
37,63 |
36,9 |
T, *30 с |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |

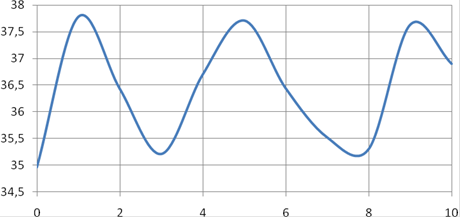

Рис. 4.
Частота автоколебаний для процесса с двумя вентиляторами: с-1
б) Работает один вентилятор (табл. 3, рис. 5)
Табл. 3
t, 0C |
37,05 |
37,3 |
36,09 |
35,23 |
36,04 |
38,01 |
36,42 |
35,54 |
36,12 |
37,97 |
36,72 |
35,79 |
T, *30 с |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |

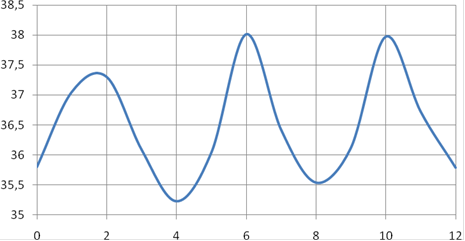

Рис. 5
стабилизация температура микроконтроллер
Частота автоколебаний для процесса с двумя вентиляторами: с-1
