Выбрать частоту дискретизации Fд первичного сигнала, спектр которого ограничен частотами fн и fв.

. При равномерном квантовании ,гармонического сигнала величина порога ограничения U0 принимается равной Uмакс. Тогда формула для рассчёта защищённости от шумов квантования для двухполярного сигнала выглядит следующим образом:

Акв. = 6m + 4,8,

где m - число разрядов в кодовом слове.

Таким образом

Число уровней квантования вычисляется по формуле:

M = m2.

Таким образом уменьшение/увеличение вдвое амплитуды кодируемого сигнала приведёт к уменьшению/увеличению количества разрядов на единицу, при этом защищённость от шумов квантования уменьшится/увеличится на:

|Aкв| = |(6m +4,8) - (6 * (m-1)+4,8)| = 6 дБ.

5. Тактовая частота fт, кГц, то есть частота следования импульсов ИКМ-сигнала на выходе формирующего устройства вычисляется по формуле

fт = Fд * m * Nки.

При Fд = 8 кГц (для КТЧ с ЭППЧ = 0,3…3,4 кГц),

m = 8 и Nки = 15, получаем

fт = 8 * 8 * 15 = 960 кГц.

Аналогично находим необходимую полосу частот для передачи группового ИКМ сигнала в СПсВРК:

∆fикм = Fд * m * N.

∆fикм = 8 * 8 * 15 = 960 кГц.

Ширина полосы частот группового сигнала для передачи такого же количества каналов N в СП с ЧРК на основе АМ с ОБП, используя одну ступень преобразования равняется:

∆fАМ с ОБП = ∆fЭППЧ * N;

∆fАМ с ОБП = 4 * 15 = 60 кГц.

Таким образом, при сходных условиях ЦСП с ВРК требуется ширина полосы частот в 16 раз, чем для СП с ЧРК.

* Основные виды импульсной модуляции, используемые для построения систем передачи с временным разделением каналов.

Формирование канальных сигналов с помощью амплитудно-импульсной модуляции. При амплитудно-импульсной модуляции амплитуда ПППИ (периодическая последовательность прямоугольных импульсов) изменяется по закону первичного или модулирующего сигнала c(t), а длительность импульсов, частота их следования и положение относительно тактовых точек при АИМ остаются постоянными. На рисунке 11 показаны временные диаграммы формирования АИМ канального сигнала.

На рисунке 11 показано, что первичный сигнал с(t) модулирует амплитуду ПППИ f(t) в результате получается канальный амплитудно-модулированный сигнал s(t). При этом различают два вида амплитудно-импульсной модуляции (АИМ):

· амплитудно-импульсная модуляция первого рода (АИМ-1), при которой мгновенное значение амплитуды импульсов зависит от мгновенного значения модулирующего сигнала, вершины импульсов повторяют исходный сигнал на длительности импульсов (рисунок 11а);

· амплитудно-импульсная модуляция второго рода (АИМ-2), которой амплитуда импульсов остается постоянной на всей его длительности (рисунок 11б). При скважности ПППИ q>10 различия между АИМ-1 и АИМ-2 практически исчезают и потому в дальнейшем не будем делать различия между этими видами амплитудно-импульсной модуляции.

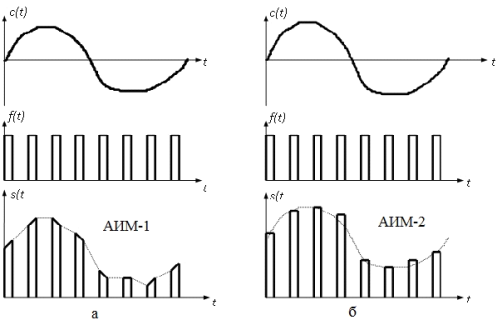

Рисунок 11 - Временные диаграммы формирования АИМ канального сигнала

Амплитудно-модулированный (канальный) сигнал s(t) можно описать следующим аналитическим выражением

.(3.1)
