Цифровой сигнал и его характеристики

Ценность результатов заключается и в том, что далее можно пользоваться аналитическим (формульным) выражением АКФ. Сглаженная функция АКФ более объективно отражает статистические связи в цифровом сигнале.

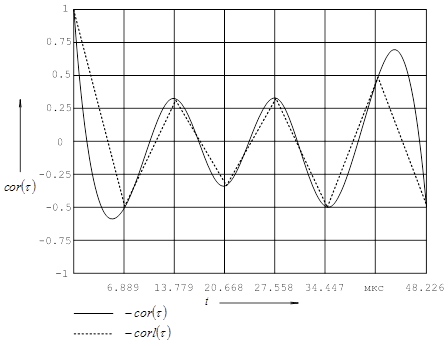

Рисунок 3.3 - График функции, аппроксимирующий АКФ кубическим сплайн-полиномом

Спектральные характеристики кодированного сигнала находятся на основании интегрального преобразования Винера-Хинчина. В области действительной переменной оно имеет следующий вид:

, (3.14)

где - нормированная функция , определенная по формуле ;

T - последнее рассчитанное значение .

Решение интеграла проведем в среде Mathсad.

Таблица 3.3 - Значения спектра кодированного сигнала

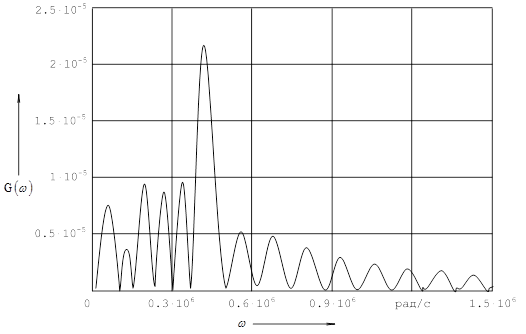

Рисунок 3.4 - Спектральная характеристика кодированного сигнала
