Определение интервала дискритизации и разрядности кода

Таблица 2.2 Функция автокорреляции кодового сигнала

t, мкс

0

4.17

8.34

12.51

16.68

20.85

25.02

29.19

Corr

1

-7·10-3

-0.51

-0.175

0.329

0.161

-0.343

-7·10-3

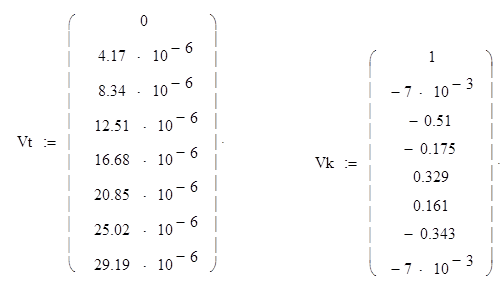

В среде MathCAD по этой таблице сформируем два вектора Vt и Vk:

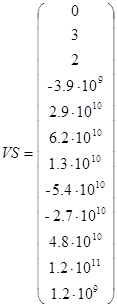

С помощью функции cspline(Vt, Vk) вычислим вектор VS вторых производных при приближении к кубическому полиному:

VS : = cspline (Vt, Vk)

.

Далее вычисляем функцию, аппроксимирующую функцию автокорреляции сплайн кубическим полиномом:

kor(t) : = interp (VS, Vt, Vk, t).

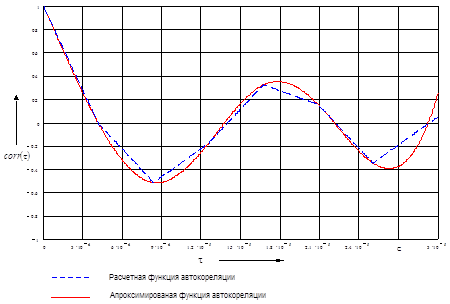

Рис.2.2 График функции автокорреляции

Спектральные характеристики кодированного сигнала находятся на основании интегрального преобразования Винера-Хинчина. В области действительной переменной оно имеет следующий вид:

. (2.6)

Здесь K(t) выше рассчитанная нормированная функция kor(t), верхний предел T - последнее рассчитанное значение t.

Решение интеграла произведём в среде MathCAD.

Спектр кодированного сигнала показан на рис.2.3.

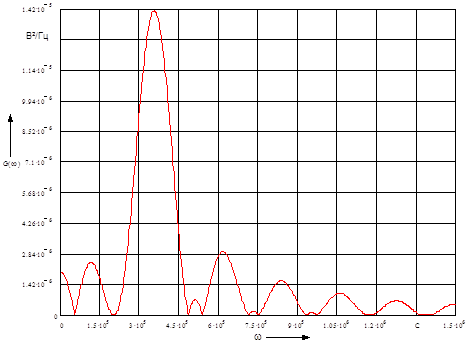

Рис.2.3 Спектр кодированного сигнала

Перейти на страницу: 1 2
