Описание работы УКВ-ДМВ приемника по схеме электрической принципиальной

На принципиальной схеме блока РЧ есть микросхема 1DD1 PCF 8583 - это часы, управляемые по шине I2C.

Субмодуль дополнительного фильтра

Если в вашей местности можно принимать более 7 - 10 станций в «верхнем» радиовещательном диапазоне, то для повышения избирательности по соседнему каналу печатная плата предусматривает установку более сложного фильтра ПЧ на двух пьезокерамических фильтрах (рис.2.1).

Рисунок 2.1 - Субмодуль дополнительного фильтра

Суммарное затухание в этом фильтре равно 6 - 8 дБ и определяется апериодическим компенсирующим усилителем, выполненным на DA1 S595 (ф.Temic). Усиление каскада должно компенсировать потери во втором фильтре ZQ2 и его можно подобрать резистором R1. Увеличивать усиление и компенсировать потери двух фильтров не имеет смысла, т.к. после селектора каналов, имеющего коэффициент усиления не менее 40 дБ и К174ПС1 - 20 дБ, уровень сигнала второй ПЧ - единицы и десятки милливольт. Фильтр с компенсирующим усилителем выполнен на ЧИП-элементах и собран на отдельной плате, которая запаивается вертикально вместо одиночного фильтра (точки 1,2,3). Питание + 5В - точка 4.

Субмодуль узкополосного приема

Радиоприемник позволяет вести прием станций с узкополосной ЧМ. Для этого нужно изготовить субмодуль узкополосного приема. Принципиальная схема субмодуля приведена на рис 2.2.

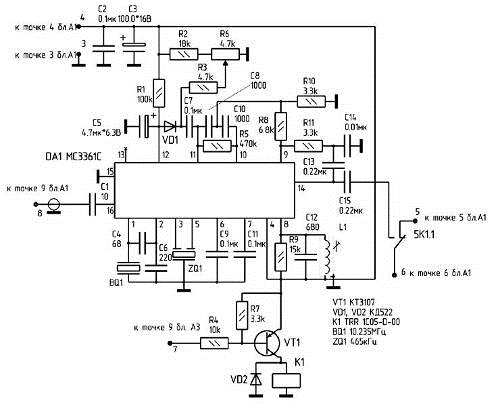

Рисунок 2.2 - Субмодуль узкополосного приема

Узкополосный приемник на микросхеме MC3361 не имеет особенностей и собран по типовой схеме, неоднократно описанной в литературе. Он позволяет качественно принимать радиостанции с девиацией частоты от 1 до 5 кГц. Этот блок выполнен на отдельной печатной плате и может не изготавливаться. Коммутация ШП\УП осуществляется процессором блока управления, при нажатии кнопки 3S1 или с ПДУ. При этом включается светодиод 3VD1, логический «0» с P3.6 (точка 9) процессора открывает транзистор VT1 субмодуля, который управляет реле K1 субмодуля. На вход операционного усилителя 1DA4 через свободноразомкнутые контакты реле K1 поступает НЧ сигнал с MC3361, где он также усиливается (вход 10,7 МГц все время подключен и не коммутируется). При подключении данного блока нужно удалить перемычку J1 на блоке ВЧ. На печатной плате эта перемычка выполнена в виде зазора на печатном проводнике между 7 выводом 1DA2 и 1C36 и легко устанавливается или не устанавливается каплей припоя во время пайки. По-возможности коротким, коаксиальным кабелем соедините 9 точку блока ВЧ с 8 точкой субмодуля. Дальнейшее прохождение НЧ сигнала через стереодекодер никак на качестве сигнала не отражается.

Узкополосные станции можно принимать и на основном варианте приемника, не изготавливая специальный субмодуль. Для этого нужно увеличить до 10 кОм резистор 1R8 (не забывая уменьшать его при приеме радиовещательных станций). Этот резистор позволяет менять крутизну дискриминатора, благодаря чему можно получить больший уровень НЧ сигнала от малой девиации. При этом нужно смириться с плохой работой шумоподавителя из-за малых уровней ВЧ сигнала узкополосных станций и, все же, малым уровнем НЧ сигнала. Резистором R6 устанавливается порог срабатывания шумоподавителя.

Если недостаточен шаг перестройки по частоте 50 кГц, то в субмодуле можно ввести плавную настройку ±25 кГц, удалив кварцевый резонатор BQ1 на 10,235 МГц, конденсатор C4 и подав на 1-й вывод микросхемы DA1 сигнал от отдельного плавного генератора с уровнем 100…200 мВ и частотой от 10210 кГц до 10260 кГц.

Модуль звуковой частоты

Комплексный стереосигнал (КСС) с частотного детектора РЧ через контакт 8 разъема ХР2 модуля ЗЧ поступает на стереодекодер, выполненный на микросхеме 2DA1 LA3375 модуля ЗЧ.

Стереодекодер выполнен на LA3375. Схема включения LA3375 - типовая. Выход этой микросхемы дополнительно можно использовать как линейный выход приемника.
