Разработка функциональной схемы заданного узла на основе заданного логического базиса и определенного типа триггера

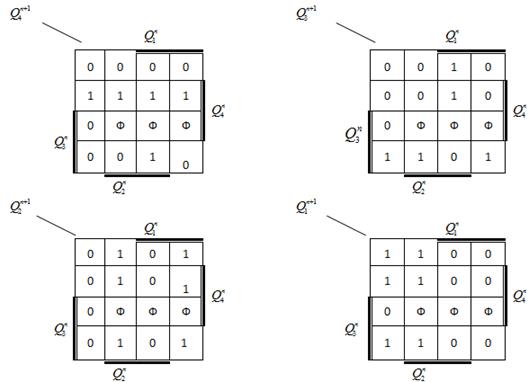

Согласно таблице состояний заполним карты Карно.

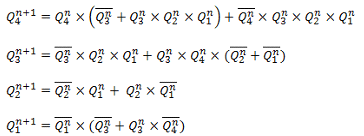

Из карт Карно получим прикладные уравнения.

В общем виде для каждого разряда:

Произведем склеивание по единицам.

JK-триггер имеет два информационных входа J, K и вход синхронизации С.

Порядок работы триггера определяется таблицей состояний:

Kn

Jn

Qn

Qn+1

Режим:

0

0

0

00

хранения

0

00

1

1

хранения

0

1

00

1

записи 1

00

1

1

1

записи 1

1

0

00

00

записи 0

1

0

1

0

записи 0

1

1

0

1

счета по модулю2

1

1

1

0

счета по модулю2

Характеристическое уравнение JK-триггера:

Для решения поставленной задачи достаточно использовать упрощенное уравнение, а именно:

Данный триггер является универсальным, так как его можно использовать вместо триггеров всех других типов после совместного решения характеристического уравнения JK-триггера и уравнения того типа триггера, который требуется реализовать на базе JK.

Решим для каждого разряда совместно прикладное уравнение и характеристическое уравнение триггера.

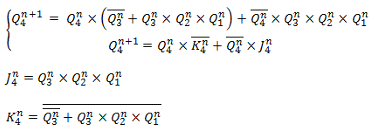

Для четвертого разряда:

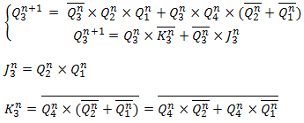

Для третьего разряда:

Для второго разряда:

Для первого разряда:

Согласно варианту задания и правила де-Моргана запишем уравнения входов на всех разрядах в базисе И-НЕ.
