Определение показателей нелинейности и выбор оптимального режима усилительного каскада

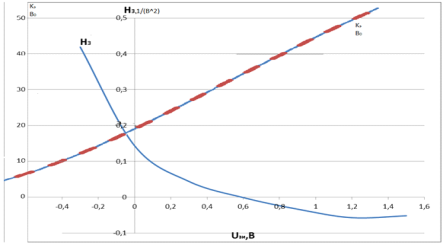

Рисунок 2 - Экспериментальная (пунктиром) и теоретическая кривые (аппроксимирующий полином) и полученная зависимость в функции от напряжения затвора усилителя на ПТ 2П905А(119)

По данным таблицы 3 и графикам легко определить, что оптимальный режим составляет ≈ 0,9 В, при этом имеет место максимальное ослабление комбинационных составляющих 3-го порядка с амплитудами и частотами и .

Коэффициент интермодуляционных составляющих , соответствующий этому ослаблению, при амплитуде бигармонического интермодулирующего сигнала на выходе В равен:

=0,25··0,142= 0,00016219

или в дБ: (дБ) = 20lg k3 = 20lg 0,00016219 ≈ -76 дБ.

При этом амплитуды бигармонической комбинационной (интермодуляционной) составляющей с упомянутыми частотами и равны

= 0,00016219 ·0,14·10≈22,7 мкВ.

Безупречная точность приведенного расчета подтверждается на основе известного двухсигнального метода измерения соответствующих коэффициентов нелинейности. Метод состоит в том, что на вход усилителя подают два равных сигнала и с частотами и , находящимися в полосе пропускания усилителя.

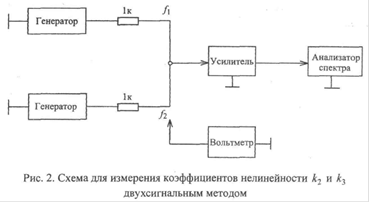

Рисунок 3 - Схема для измерения коэффициентов нелинейности k2 и k3 двухсигнальным методом.

Рисунок 4 - Вид интермодулирующих U1 = U2 и интермодуляционных Uk3 спектральных составляющих на экране анализатора спектра

аппроксимация усилительный каскад транзистор

На выходе усилителя образуются ПНП третьего порядка с частотами и и амплитудами Uk3, измеряемые анализатором спектра.

Ослабление ПНП третьего порядка (амплитуда ) относительно бигармонического сигнала , характеризуемое коэффициентом интермодуляции третьего порядка , измеряется непосредственно анализатором спектра в логарифмическом масштабе (в дБ).

Выводы

1. В выполненной курсовой работе на основе аппроксимации заданной экспериментальной зависимости коэффициента усиления в функции от напряжения смещения "затвор-исток" Кэ = f ( Uзи ) усилительного каскада на полевом транзисторе 2П905А(119J) и гармонического анализа с использованием метода "мгновенного коэффициента передачи" (МКП) определены парамет-ры нелинейности третьего порядка Н3 во всем интервале смещений Uзи и выбран оптимальный режим усилителя, при котором Н3 стремится к нулю при максимально возможном коэффициенте усиления Кэ = Во.
