Использование АЦП

После того, как будет выбран один из нескольких аналоговых входных каналов, но прежде, чем будет производиться преобразование, должно пройти определенное время. Уравнение для нахождения этого времени дает результат с ошибкой в 1/2LSb (2048 шагов АЦП). Ошибка в 1/2LSb, это максимальная погрешность, позволяющая функционировать модулю АЦП с необходимой точностью.

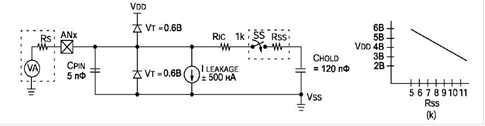

Рисунок 3.7 - Схема аналогового входа АЦП

Обозначения:

Cpin - входная емкость;

Vt - пороговое напряжение;

Lleakage - ток утечки вывода;

Ric - сопротивление соединения;

SS - переключатель защелки;

Chold - конденсатор защелки.

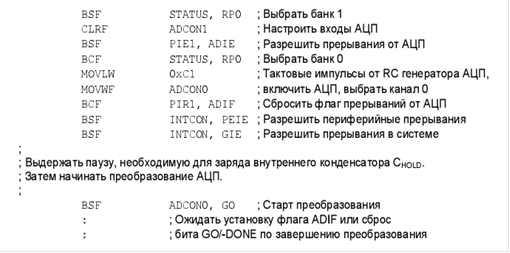

Выполнение преобразования АЦП. Выводы настроены как аналоговые входы. Источник опорного напряжения - AVdd, AVss. Разрешены прерывания от модуля АЦП. Источником импульсов преобразования является RC генератор АЦП. Аналоговое цифровое преобразование выполняется с вывода AN0.

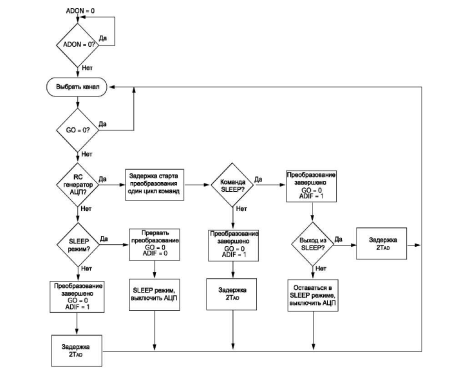

Рисунок 3.8 - блок-схема работы АЦП

Абсолютная точность АЦП определяется суммарной ошибкой, исходя из ошибки дискретизации, интегральной ошибки, ошибки шкалы, ошибки смещения и монотонности. Суммарная ошибка определяется как максимальный разброс между текущим и идеальным результатом для любого значения. Абсолютная ошибка АЦП меньше ± 1 значащего бита при Vdd=Vref, но она возрастает при отклонении Vref от Vdd.

В некотором диапазоне напряжений на аналоговом входе цифровой результат будет один и тот же. Это возникает из-за дискретизации, которая неизбежна при преобразовании аналоговой величины в цифровую форму. Ошибка дискретизации составляет ± 1/2 значащего бита, и единственный способ уменьшить ее - увеличить разрядность АЦП.

Рисунок 3.9 - Блок-схема работы АЦП

Ошибку смещения составляет разность между результатом первого преобразования и идеальным значением. Эта ошибка сдвигает всю передаточную функцию, и может быть учтена при помощи калибровки. Ошибка вносится в результате наложения токов утечки и выходного сопротивления источника сигнала.

Ошибка усиления измеряется как максимальное отклонение результата, скорректированного с учетом ошибки смещения. Эта ошибка проявляется в виде изменения наклона передаточной функции. Ошибка усиления может быть откалибрована и учтена.

Ошибка линейности определяется как разница в приращении входного напряжения для получения одинакового приращения выходного кода и не поддается калибровке. Интегральная ошибка вычисляется как отклонение результата, скорректированного с учетом ошибки усиления.

Дифференциальная ошибка вычисляется как отклонение максимальной длины кода результат от идеальной длины кода без учета других ошибок.

В системах с низкой тактовой частотой предпочтительно использование встроенного RC генератора. В системах с высокой рабочей частотой следует использовать тактовый сигнал от основного генератора. Предпочтительно использовать АЦП с Tadне больше 8 мкс, но не меньше рекомендованного нижнего предела. Использование тактового сигнала от основного генератора позволяет снизить влияние шумов от переключения внутренних вентилей, т.к. переключение логики АЦП происходит синхронно с другими устройствами, что невозможно при использовании встроенного RC генератора. Если каналы цифрового ввода вывода постоянно активны, потеря точности из-за шумов при переключении может быть значительной.

В случае использования АЦП в SLEEP режиме, источником тактового сигнала должен быть встроенный RCгенератор. В этом режиме отсутствуют цифровые шумы, т.к. другие узлы микроконтроллера остановлены, поэтому точность преобразования получается высокой.
