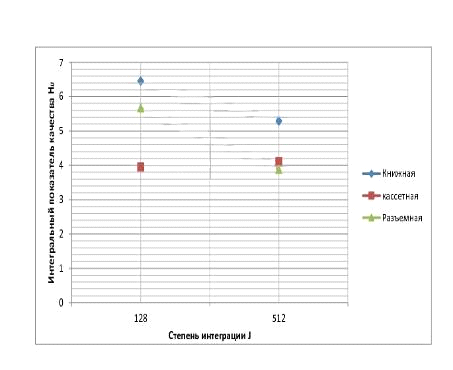

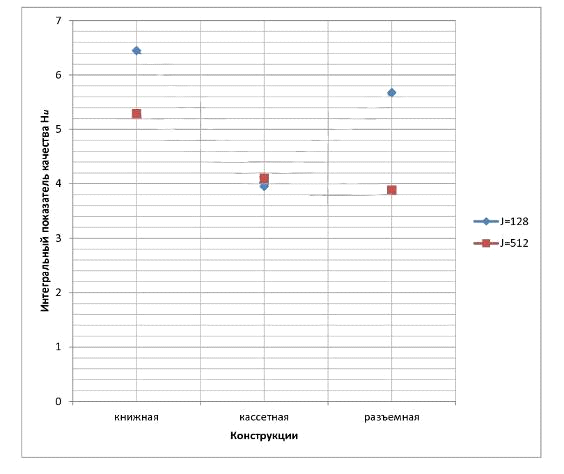

Наихудшим интегральным показателем качества Пи=3,8834 обладает разъёмная конструкция (2.в) ).

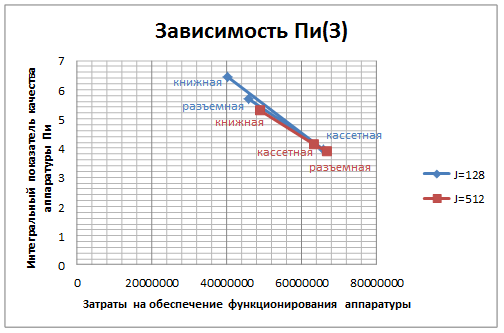

.4 По полученным значениям интегральных показателей качества строится функция цели, максимум которой указывает на оптимальный вариант построения аппаратуры микросхем
Максимум верхней кривой семейства кривых функций цели соответствует оптимальному уровню интеграции применяемых в разрабатываемой аппаратуре микросхем.
Вывод:
В настоящей курсовой были рассмотрены уровни интеграции J=128 и J=512, а также три варианта конструкций: книжная, кассетная и разъемная. Расчеты, проведенные в курсовой работе, показывают, что наиболее экономически обоснованным для нашей аппаратуры является выбор варианта книжной конструкции со степенью интеграции J=128 ,поскольку при этом достигается наибольшее значение показателя качества.
Как альтернативу, можно предложить разъемную конструкцию аппаратуры со степенью интеграции 128.
Приложения
Приложение 1
Шасси из субблоков с разъемами ГРПМ9-У
- субблок; 2 -шасси; 3 - панель передняя;4- направляющая; 5 - штыро-ловитель
Черт. 1
Субблок с разъемом ГРПМ9-У
- плата печатная; 2 - микросхема; 3 - планка; 4 - вилка разъема ГРПМ9-У
Черт. 2
Блок разъемной конструкции из субблоков с разъемами ГРППЗ
- субблок с разъемами ГРППЗ; 2 - субблок с разъемом ГРППЗ; 3 - каркас; 4 - панель передняя; 5 - панель задняя; в - плата коммутационная; 7 - розетка разъема ГРППЗ; 8 - направляющая; 9 - замок
Черт. 3
Субблок с разъемами ГРППЗ
- плата печатная; 2 - микросхема; 3 - ЭРЭ навесной; 4 - колодка для контроля; 5- вилка разъема ГРППЗ; 6 - винт невыпадающий
Черт. 4

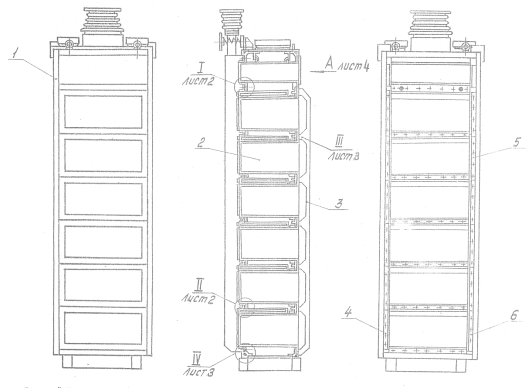

Общий вид шкафа Ш6-2-1
- шкаф Ш6-2-1; 2- каркас блочный; 3- дверь; 4- 10 - угольник; 11,24,25-плата; 12- перегородка; 13-18 - прокладка; 19-заслонка; 20- дно; 21- воздуховод; 22- кожух; 23- фильтр .
Черт.5
Черт.6.

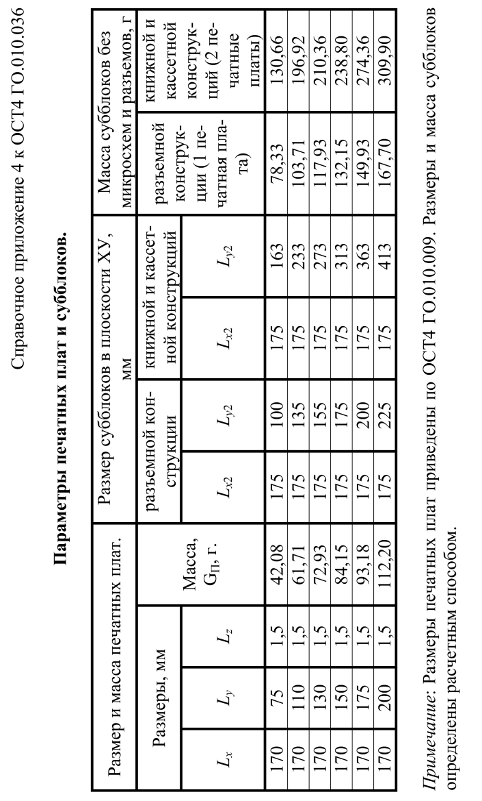

Приложение 2

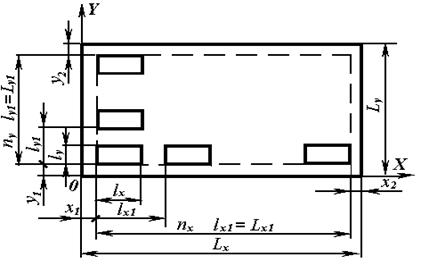

Приложение 3
Коэффициент км, учитывающий влияние механических воздействий.
Вид аппаратуры |
км |
Стационарная |
1,00 |
Портативная (переносная) |
1,07 |
Передвижная (автофургонная) |
1,46 |
Самолетная бортовая |
1,65 |
Коэффициент квл, учитывающий влияние влажности.
Относительная влажность, % |
Температура, 0С |
квл |
60-70 |
20-40 |
1,0 |
90-98 |
20-25 |
2,0 |
90-98 |
30-40 |
2,5 |
Коэффициент кД, учитывающий влияние пониженного давления.
Высота, км |
Давление, мм рт.ст |
кД |
0 |
760±30 |
1,00 |
1-2 |
674-596 |
1,05 |
2-3 |
526-440 |
1,10 |
3-5 |
405-370 |
1,14 |
5-6 |
354-320 |
1,16 |
7-8 |
308-267 |
1,20 |
10-11 |
198-170 |
1,25 |
12-14 |
145-106 |
1,30 |
15-18 |
90-56 |
1,35 |
20-25 |
41-19 |
1,38 |
