Расчет электрических параметров

Задаемся КПД, который для ламп дециметрового диапазона (f = 0,3 ÷ 3 ГГц),работающих в классе “С”, составляет η =0,5÷07. Выбираем η = 0,7 и находим мощность, рассеиваемую анодом:

Находим постоянную составляющую анодного тока Ia0:

Задаемся углом отсечки анодного тока θ = 120°, т.к. генераторная лампа работает в классе “С”. Из графика на рис.16.6[1] находим отношение переменной составляющей анодного тока к постоянной составляющей:

Отсюда амплитуда анодного тока:

В классе “С” генераторные лампы работают с сеточными токами.

Определим амплитуду сеточного тока, которая в генераторных лампах ДМ-диапазона может составить от четверти до половины анодного тока:

Выбираем 0,3, тогда:

Определим амплитуду катодного тока:

Пользуясь графиком на рис.16.7[1]находим коэффициент анодного тока α и коэффициент использования анодного напряжения β. При θ = 120°, α = 0,9, а т.к. КПД равен η = α*β, то:

Определим амплитуду анодного напряжения лампы:

Минимальное амплитудное анодное напряжение лампы в рабочем режиме равно:

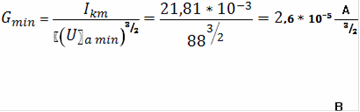

Рассчитаем первеанс лампы Gпри минимальном анодном напряжении:
