Описание интерфейса программирования

. конфигурирование - после включения или сброса устройство должно предоставлять нулевой адрес для возможности конфигурирования его портов;

3. передача данных - устройство имеет набор конечных точек для обмена данными с хостом. Для конечных точек, допускающих разные типы передач, после конфигурирования доступен только один из них;

. управление энергопотреблением - любое устройство при подключении не должно потреблять от шины ток, превышающий 100 мА. При конфигурировании устройство заявляет свои потребности тока, но не более 500 мА. Если хаб не может обеспечить устройству заявленный ток, устройство не будет использоваться;

. приостановка - устройство USB должно поддерживать приостановку (Suspended Mode), при которой его потребляемый ток не превышает 500 мкА. Устройство должно автоматически приостанавливаться при прекращении активности шины;

6. удаленное пробуждение - возможность удаленного пробуждения (Remote Wakeup) позволяет приостановленному устройству подать сигнал хосту, который тоже может находиться в приостановленном состоянии.

Кабели и разъемы

Спецификация USB предъявляет несколько требований к кабельному соединению:

. предотвращение ошибки соединения разъемов (рис. 7):

.1. соединения выходного порта одного хаба с выходным портом другого, поскольку это приводит к образованию замкнутых контуров в иерархии USB;

.2. соединения входного порта одного устройства с входным портом другого, поскольку в этом случае оба устройства "изымаются" из иерархии;

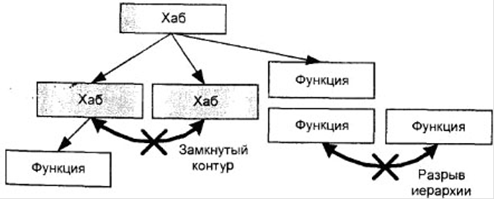

Рис. 7 Возможные ошибки соединения USB устройств

2. простота кабельного соединения:

.1. простое подключение устройств;

.2. дешевые кабели и разъемы;

2.3. одинаковые кабели и разъемы для всех устройств;

. возможность подключения устройств с питанием от шины и возможностью подключения устройств, имеющих внешнее питание.

Типы кабелей

Соединительный кабель, используемый для подключения устройств с интерфейсом USB, представляет собой четырехжильный кабель в экранирующей оплетке и защитным покрытием из полихлорвинила. Цвета проводников в кабеле жестко заданы в спецификации (табл. 3), а цвет самого кабеля выбирается производителем, но рекомендуемые цвета - белый, серый или черный.

Спецификация USB 2.0 определяет три возможных типа используемых кабелей:

.стандартный съемный кабель;

.высокоскоростной (полноскоростной) несъемный кабель;

.низкоскоростной несъемный кабель.

Стандартный съемный кабель служит для соединения хоста или хаба с устройством. С одной стороны он заканчивается разъемом типа "А" для подключения к хосту или хабу, а с другой - разъемом типа "В" или "mini-B" для подключения к устройству. Оба разъема маркируются логотипом USВ.

Несъемный кабель заканчивается с одной стороны разъемом типа "А" (с маркировкой) для подключения к хосту или хабу, а с другой стороны жестко присоединен к устройству, т. е. имеет всего один разъем.

Высокоскоростной и полноскоростной кабель имеет импеданс 90+15% Ом и полную задержку распространения сигнала 26 нс. Кабель обязательно должен иметь витую пару из сигнальных проводников (данные "минус", данные "плюс") и экранирующую оплетку. Такой кабель можно использовать и для низкоскоростного соединения. Низкоскоростной кабель предназначен для работы на скоростях до 1,5 Мбайт/с. В связи с этим к кабелю предъявляются меньшие требования: низкоскоростной кабель не имеет витой пары из сигнальных проводников экранирующей оплетки. Он должен иметь емкость в диапазоне 200-450 пФ и задержку на распространение сигнала не более 18 нс.
