Определение интервала дискритизации и разрядности кода

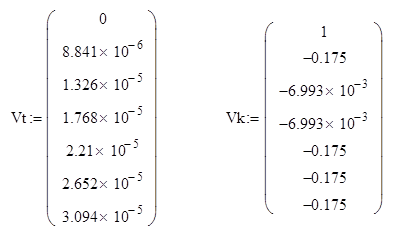

В среде MathCAD по этой таблице сформируем два вектора Vt и Vk:

С помощью функции cspline(Vt, Vk) вычислим вектор VS вторых производных при приближении к кубическому полиному:

: = cspline (Vt, Vk)

Далее вычисляем функцию, аппроксимирующую функцию автокорреляции:

kor(t): = interp (VS, Vt, Vk, t).

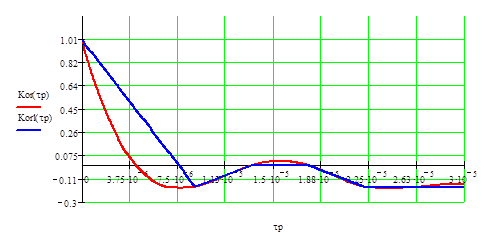

График функции автокорреляции

Рис. 2.2

Спектральные характеристики кодированного сигнала находятся на основании интегрального преобразования Винера-Хинчина. В области действительной переменной оно имеет следующий вид:

, (2.6)

Здесь K(t) выше рассчитанная нормированная функция kor(t), верхний предел T - последнее рассчитанное значение t.

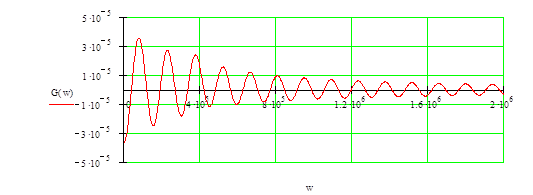

Спектр кодированного сигнала показан на рис.2.3.

Спектр кодированного сигнала

Рис. 2.3
