Конструкторские расчеты печатного узла

Коэффициент передачи при .

. Коэффициент передачи при ударе для прямоугольного импульса:

где

-коэффициент расстройки

Получаем

Ударное ускорение:

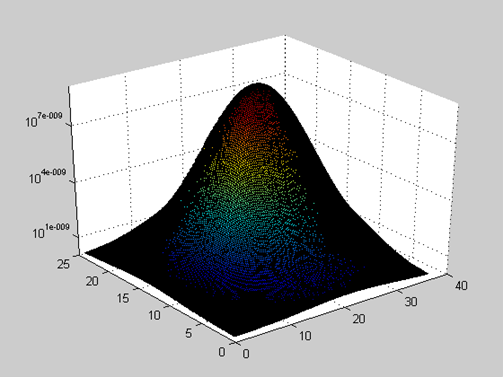

Максимальное относительное перемещение:

Условие ударопрочности:

Условие ударопрочности для данного блока РЭА, в состав которого входит ПУ, выполняется.

Расчет теплового режима

Тепловая модель блока

Исходные данные

Табл. 6 Данные для расчета теплового режима

Величина	Значение
Размеры блока (l1,l2,l3)	50Ч40Ч20 мм
Размеры нагретой зоны (L1,L2,L3)	35Ч42Ч7 мм
Мощность рассеивания блока (Рб)	1,585Вт
Мощность, рассеиваемая элементом, наиболее критичным к перегреву (Рк)	0,65 Вт
Площадь поверхности элемента, наиболее критичного к перегреву (Sк)	1,44Ч10-6 м2
Максимальная температура окружающей среды (T)	+40оС
Количество вентиляционных отверстий и площадь одного отверстия (no, So)	no=48 So=7,9Ч10-6 м2
Допустимая температура элемента (Tдоп)	+85 оС

Мощность рассеивания блока:

Мощность рассеивания определяется мощностями всех входящих компонентов.

Резисторы: n=4, PR=0.1 Вт

Конденсаторы: n=5, PС=0.062 Вт

Транзисторы: n=1, PТР=0.075 Вт

Операционный усилитель: n=1, PОУ=0.3

Резистор подстроечный: n=2, Pподст=0.25

Мощность рассеивания компонента, наиболее критичного к нагреву (для ОУ):

Площадь поверхности ЭРЭ, наиболее критичных к перегреву:

Так как ОУ заливается компаудом, то примем, что тепло выделяемое ОУ распределяется равномерно по капле компауда площадью:

Максимальная температура окружающей среды:

Установим, что максимальная температура будет соответствовать максимальной температуре для умеренного климата (макроклиматического района) в соответствии с ГОСТ 15150-69:

Количество вентиляционных отверстий:

Площадь одного отверстия:

Допустимая температура компонента:

Порядок расчета:

. Поверхность кожуха блока:

Перейти на страницу: 1 2 3
