Расчет дальности станционной радиосвязи

ВФ = 2,5 дБ; ВК = 8 дБ; ВЛ = 9 дБ; ВИ = - 6 дБ;

ВМ =10 lg(12/8) = 1.76 дБ; Вh = 0 дБ;

åВ = 2,5 + 8 + 9 + 6 + 1.76 + 0 + 0 = 27,26 дБ’2 = 6 + 27,26 - 2 = 31,26 дБ

При U’2 = 31,26 r = 9 км.

Длина станции - 4,7 км значит, дальность связи обеспечивается.

Определение дальности действия связи между возимой радиостанцией и носимой.

’2 = U2 + åВ - åG,

где U2 - значение полезного сигнала на входе приемника. При этом:

åВ = ВФ + ВК + ВЛ - ВИ + ВМ + Вh + ВРН

åG = G1 + G2

ВФ = 0.5 дБ; ВК = 0 дБ; ВЛ = 9 дБ; ВИ = - 6 дБ;

ВМ =10 lg(12/8) = 1.76 дБ; Вh = 20 lg (25 / (5 ∙ 1.5)) = 10.46 дБ;

åВ = 0.5 + 0 + 9 + 6 + 1.76 + 10.46 + 0 =27,72 дБ’2 = 6 + 27,72 - 2 =31,72 дБ

При U’2 = 31,72 r = 3,5 км.

Длина станции - 4,7 км значит, дальность связи не обеспечивается.

Определение дальности действия связи между носимой радиостанцией и стационарной.

’2 = U2 + åВ - åG,

где U2 - значение полезного сигнала на входе приемника. При этом:

åВ = ВФ + ВК + ВЛ - ВИ + ВМ + Вh + ВРН

åG = G1 + G2

ВФ = 2 дБ; ВК = 0 дБ; ВЛ = 0 дБ; ВИ = - 6 дБ;

ВМ =10 lg(12/1) = 10.79 дБ; Вh = 0 дБ; BРН = 4 дБ

åВ = 2 + 0 + 6 + 10.79 + 4 = 22.79 дБ’2 = 6 + 22.79 + 6 = 34,79 дБ

При U’2 = 34,79 r = 5 км.

Длина станции - 4,7 км значит, дальность связи обеспечивается.

Определение дальности действия связи между носимой радиостанцией и возимой.

’2 = U2 + åВ - åG,

где U2 - значение полезного сигнала на входе приемника. При этом:

åВ = ВФ + ВК + ВЛ - ВИ + ВМ + Вh + ВРН

åG = G1 + G2

ВФ = 0.5 дБ; ВК = 8 дБ; ВЛ = 9 дБ; ВИ = - 6 дБ;

ВМ =10 lg(12/1) = 10.79 дБ; Вh = 20 lg (25 / (5 ∙ 1.5)) = 10.46 дБ;

åВ = 0.5 + 8 + 9 + 6 + 10.79 + 10.46 + 2 = 46,75 дБ’2 = 6 + 46,75 - 6 = 58,75 дБ

При U’2 = 58,75 r = 1 км.

Длина станции - 4,7 км значит, дальность связи не обеспечивается.

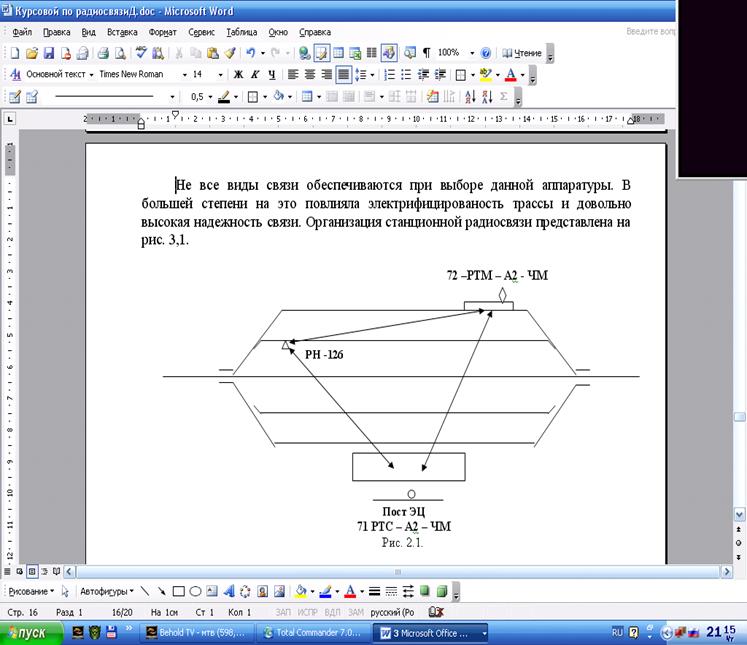

Не все виды связи обеспечиваются при выборе данной аппаратуры. В большей степени на это повлияла электрифицированость трассы и довольно высокая надежность связи. Организация станционной радиосвязи представлена на рисунке 2.

Рисунок 2
