Рассчитаем минимальный коэффициент отражения по формуле:
Рассчитаем амплитудные и энергетический коэффициенты отражения системы воздух - плёнки - подложка:
;
;
;
;
;
.
R1,5= |r1,52 |
Т1,5= 1 - R1,5

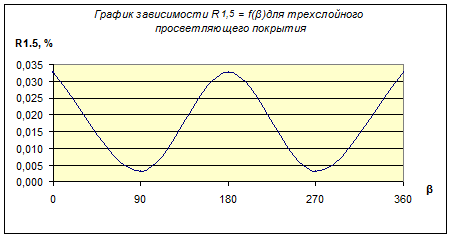

Для построения спектральной характеристики R1,5= f(в) и R1,5 = f(л) составим таблицы 1.7 и 1.8:
Таблица 1.7
n4·h4 |
0 |
л0/4 |
л0/2 |
3л0/4 |
л0 |
в |
0 |
р/2 |
р |
3р/2 |
2р |
cos2в |
1 |
-1 |
1 |
-1 |
1 |
r3,5 |
0,0332 |
-0,0651 |
0,0332 |
-0,0651 |
0,0332 |
r2,5 |
-0,07900 |
-0,04717 |
-0,07900 |
-0,04717 |
-0,07900 |
r1,5 |
-0,18066 |
-0,05624 |
-0,18066 |
-0,05624 |
-0,18066 |
R1,5 |
0,0326 |
0,0032 |
0,0326 |
0,0032 |
0,0326 |
T1,5 |
0,9674 |
0,9968 |
0,9674 |
0,9968 |
0,9674 |
Таблица 1.8
л, нм |
400 |
450 |
500 |
550 |
600 |
650 |
700 |
750 |
800 |
в1 (nh=л0/4) |
0,7500 |
0,6667 |
0,6000 |
0,5455 |
0,5000 |
0,4615 |
0,4286 |
0,4000 |
0,3750 |
в2 (nh=л0/2) |
1,5000 |
1,3333 |
1,2000 |
1,0909 |
1,0000 |
0,9231 |
0,8571 |
0,8000 |
0,7500 |
cos2в1 |
0,0000 |
-0,5000 |
-0,8090 |
-0,9595 |
-1,0000 |
-0,9709 |
-0,9010 |
-0,8090 |
-0,7071 |
cos2в2 |
-1,0000 |
-0,5000 |
0,3090 |
0,8413 |
1,0000 |
0,8855 |
0,6235 |
0,3090 |
0,0000 |
r3,5 |
-0,0160 |
-0,0405 |
-0,0557 |
-0,0631 |
-0,0651 |
-0,0637 |
-0,0602 |
-0,0557 |
-0,0507 |
r2,5 |
-0,0961 |
-0,0919 |
-0,1289 |
-0,1640 |
-0,1757 |
-0,1672 |
-0,1488 |
-0,1289 |
-0,1119 |
r1,5 |
-0,1031 |
-0,0575 |
0,0011 |
0,0551 |
0,0739 |
0,0602 |
0,0314 |
0,0011 |
-0,0242 |
R1,5 |
0,0106 |
0,0033 |
0,0000 |
0,0030 |
0,0055 |
0,0036 |
0,0010 |
0,0000 |
0,0006 |
T1,5 |
0,9894 |
0,9967 |
1,0000 |
0,9970 |
0,9945 |
0,9964 |
0,9990 |
1,0000 |
0,9994 |
