Калибратор амплитуды и длительности развертки

Калибратор предназначен для калибровки коэффициента отклонения усилителя вертикального отклонения и длительности развертки канала Х, вырабатывает соответственно калибровочное напряжение и калибровочные интервалы. В качестве калибратора используется схема автоколебательного мультивибратора на ОУ. Для повышения стабильности частоты в схеме применяется кварцевый резонатор в цепи ПОС. Принципиальная схема калибратора представлена на рисунке 15.

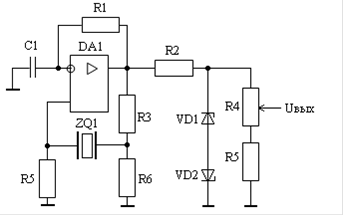

Рисунок 15 - Калибратор амплитуды и длительности развертки

Калибратор, вырабатывает меандр со стабильной амплитудой благодаря применению стабилитронов VD1, VD2 -

КС456А1. Также, предусмотрена возможность регулировки амплитуды выходного напряжения переменным резистором R4. В исходном состоянии, U-вх=Uс =0 В, Uвых = +Uвыхmax. Заряд емкости C1 идет через резистор R1 до уровня U-вх = U+пор, где U-вх - напряжение на инвертирующем входе ОУ, а U+пор - пороговое напряжение переключения МВ (напряжение на не инвертирующем входе ОУ). По достижении данного уровня, происходит смена знака напряжения на выходе ОУ, Uвых = - Uвыхmax. Конденсатор C1 начнет разряжаться через резистор R1 до тех пор, пока U+вх не превысит уровень U-пор. После этого снова происходит изменение выходного напряжения скачком до уровня, Uвых = +Uвыхmax. Конденсатор С1 снова начинает перезаряжаться.

Рассчитаем параметры схемы.

(10.1)

Выбираем номинал R2 = 68 Ом.

Выберем частоту колебаний из середины диапазона входного сигнала: f = 500 кГц

Подберем параметры времязадающей цепи исходя из длительности импульса:

(10.2)

Получаем: R1 = 4,3 кОм, С = 1 нФ, R3 = 2 кОм, R6 = 15 кОм. При таких параметрах значение tи = 1 мкс. При этом кварц следует выбрать на 500 кГц.

Рассчитаем значение сопротивления R5:

(10.3)

(10.4)

Выбираем номинал R5 = 9,1 МОм.

Для регулировки амплитуды выходного сигнала, имеет место прецизионный переменный резистор R4 = 1 Мом. Для того чтобы на выходе не получать 0 В, введено сопротивление R5 = 500 кОм, что обеспечивает min напряжение на выходе » 1,6 В.

Осциллограмма выходных импульсов калибратора приведена на рисунке 16.

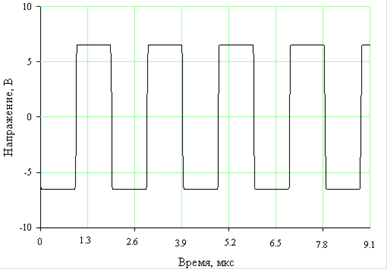

Рисунок 16 - Осциллограмма выходных импульсов калибратора
